I. Přehled produktu

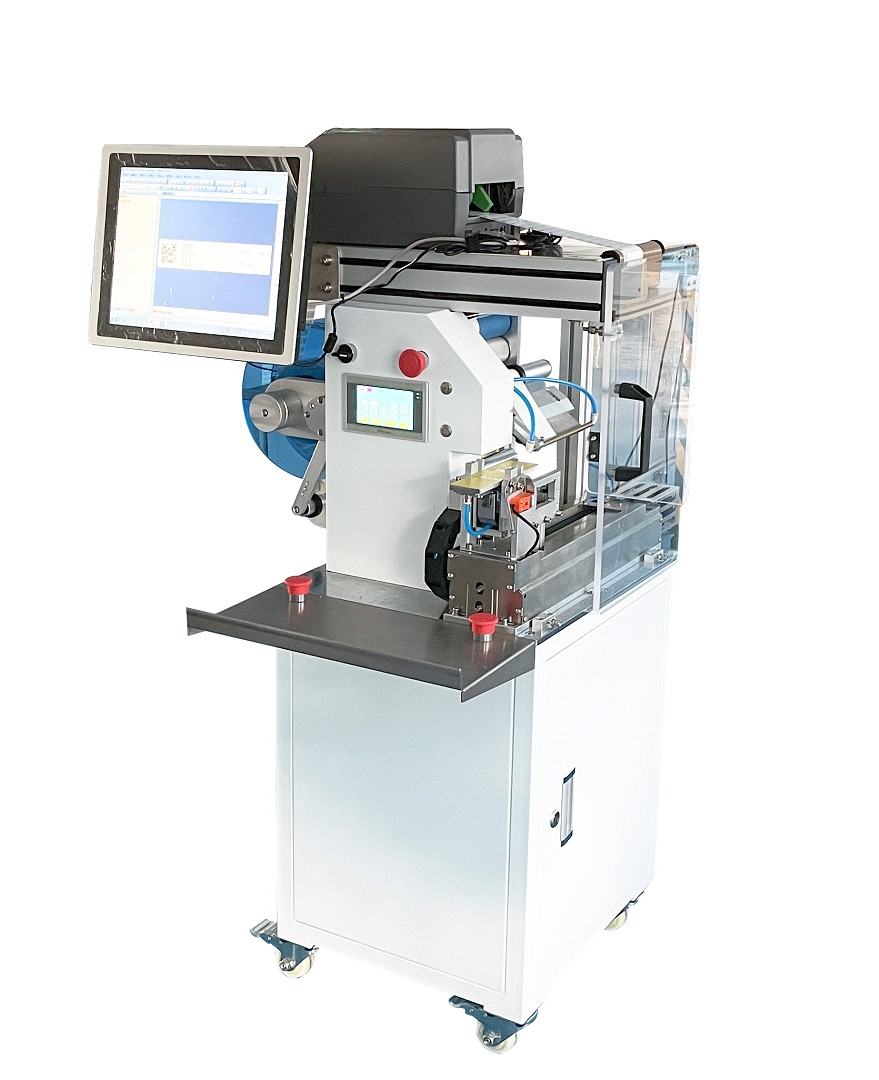

Stroj JW-T107 pro poloautomatické skládání a označování drátů je účinné označovací zařízení navržené pro potřeby skládání a označování různých malých a středně velkých výrobků.
Použitím přizpůsobených upínačů a přesné řídicí technologie se zařízení dokáže přizpůsobit označovacím scénářům různých specifikací, kombinujíc flexibilitu a stabilitu.
Je široce používán v průmyslu drátů, spotřebního zboží, balení potravin a dalších odvětvích, což může výrazně zlepšit účinnost a standardizaci označování a snížit chyby způsobené lidskou obsluhou.
II. Klíčové technické parametry
|
Kategorie parametru
|
Konkrétní specifikace
|
|
Použitelné specifikace role etiket
|
Vnitřní průměr: ￠76mm, Vnější průměr: ￠240mm
|
|
Přesnost označování
|
±0.5-1mm (kromě chyb výrobku a samotné etikety)
|
|
Rychlost označování
|
900-1000ks/H (skutečná rychlost závisí na velikosti etikety a zručnosti obsluhy)
|
|
Použitelný rozsah průměru drátu
|
Standard: 4MM-10MM; Pro velikosti mimo tento rozsah je možná úprava
|
|
Použitelné specifikace etiket
|
Délka: 10mm～40mm (úprava možná
pro další velikosti); Šířka (směr skládání): 30mm～130mm
|
|
Celkové rozměry stroje
|
Přibližně
650mm×780mm×1100mm (Délka׊ířka×Výška)
|
|
Příslušný zdroj napájení
|
220V/50HZ, Jmenovitý výkon: 0.25KW
|
III.
Podrobnosti hlavní konfigurace
(I) Konfigurace základního mechanismu
|
Kategorie mechanismu
|
Název mechanismu
|
Množství
|
Hlavní materiály
|
|
Základní prováděcí mechanismy
|
Mechanismus odvíjení
|
1 sada
|
Nerezová ocel, Akryl,
Hliníková slitina
|
|
|
Mechanismus vedení štítku
|
1 sada
|
Hliníková slitina
|
|
|
Mechanismus lisování etiket
|
2 sady
|
Hliníková slitina, Manganový plech
|
|
|
Mechanismus odlupování etiket
|
1 sada
|
Nerezová ocel, Hliníková slitina
|
|
|
Tahací mechanismus
|
1 sada
|
Hliníková slitina, Ocel, Pogumovaný válec
|
|
|
Mechanismus navíjení
|
1 sada
|
Nerezová ocel, POM (polyoxymethylen)
|
|
|
Skládací mechanismus
|
1 sada
|
Aluminum alloy, Stainless
steel
|
|
Rám a pomocné konstrukce
|
Rám
|
1 sada
|
Steel
|
|
|
Elektrická skříň
|
1 sada
|
Painted sheet metal
|
|
|
Vodicí lišta
|
1 sada
|
HIWIN (Taiwan)/Domestic
high-quality brand
|
|
|
Nastavovací základna
|
1 sada
|
Silver branch, Aluminum
material, Bearing
|
|
|
Řídicí šroub
|
1 sada
|
TBI/Domácí vysoce kvalitní značka
|
(II) Klíčová elektrická konfigurace
|
Elektrická kategorie
|
Název elektrického zařízení
|
Množství
|
Možnost značky
|
|
Řídicí jádro
|
PLC regulátor
|
1 sada
|
Wecon
|
|
|
Dotyková obrazovka
|
1 sada
|
Wecon
|
|
Pohonný systém
|
Tahový motor
|
1 sada
|
Keli'er/Ruitte
|
|
|
Traction motor driver
|
1 sada
|
Keli'er/Ruitte
|
|
|
Label feeding motor &
driver
|
1 sada
|
Keli'er/Ruitte
|
|
Detection and auxiliary
electrical
|
Label detection sensor
|
1 sada
|
Sick (Germany)/Boyi Jingke
|
|
|
Switching power supply
|
1 sada
|
Mean Well (Taiwan)
|
|
Pneumatic components
|
Válec
|
2 sady
|
Airtac/Xingchen
|
|
|
Solenoidní ventil
|
6 kusů
|
Airtac
|
|
|
Vakuový generátor
|
1 sada
|
SNS
|
IV.
Základní funkce a aplikační scénáře
(I) Hlavní funkce
1. Technologie skládání a etiketování: Používá přesnou metodu skládání a lepení etiket s přizpůsobenými upínacími prvky, která umožňuje stabilní etiketování produktů různých specifikací, zajišťuje rovnoměrné přilnutí etikety a přesné umístění.
2.
Flexibilní adaptační schopnost: Umožňuje rychlý přechod pro přizpůsobení potřebám etiketování vodičů, trubek, malých denních potřeb a dalších produktů bez rozsáhlých úprav zařízení, s vysokou kompatibilitou.
3.
Uživatelsky přívětivý design ovládání: Je vybaven profesionálním dotykovým displejem a PLC řídicím systémem, s jasnou logikou ovládání a snadným použitím, což snižuje náklady na zaškolení personálu.
(II) Typické aplikační scénáře
•Kategorie elektronických vodičů: Skládání a etiketování napájecích šňůr, datových kabelů, kabelů sluchátek atd.;
•Kategorie plastů a denních potřeb: Plastové trubky, ramínka, nádobí, jednorázové misky a talíře atd.;
• Kategorie potravinářských obalů: Skládání a etiketování lízátek, želé a dalších pochutin s etiketami s leteckým otvorem pro zavěšení;
• Ostatní: Malé a střední produkty vyžadující skládání a etiketování nebo etiketování s otvorem pro zavěšení.
V.
Volitelné funkce
1.
Modul pro online tisk a etiketování: Volitelná
sestava čárové tiskárny + počítač + profesionální software, která umožňuje tisknout dynamické
informace jako čárové kódy, QR kódy na etikety v reálném čase a realizovat
integrovanou operaci "tisk-etiketování";
2. Přizpůsobení obvodového etiketování kruhového drátu:
Podporuje přizpůsobení funkce úplného obalení etiketou po obvodu pro výrobky z kruhového drátu, aby vyhovělo potřebám etiketování speciálních produktů.
Pro
podrobnosti se prosím obraťte na příslušný obchodní personál.
